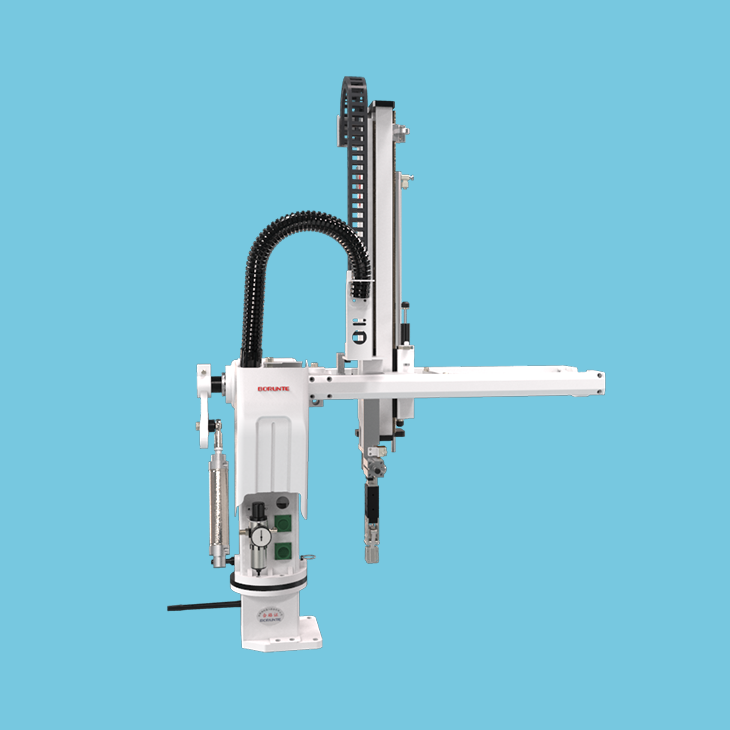

Manipolatore a braccio oscillante a pressione d'aria di piccole dimensioni BRTP08WSS0PC:
Breve descrizione: La serie BRTP08WSS0PC si applica a tutti i tipi di macchine a iniezione orizzontali da 150T-250T per prodotti da asporto. Il braccio su e giù è del tipo a sezione singola/doppia.
Specifica principale:
IMM consigliato (tonnellate): 150T-250T
Corsa verticale (mm): 850
Corsa trasversale (mm): /
Carico massimo (KG): 2
Peso (KG): 60
Manipolatore a braccio oscillante a pressione d'aria di piccole dimensioni BRTP08WSS0PC
Introduzione al prodotto:
La serie BRTP08WSS0PC si applica a tutti i tipi di macchine a iniezione orizzontali da 150T-250T per prodotti da asporto. Il braccio su e giù è del tipo a sezione singola/doppia. L'azione su e giù, l'estrazione della parte, lo svitamento e l'avvitamento sono azionati dalla pressione dell'aria, con alta velocità ed alta efficienza. Dopo aver installato questo robot, la produttività aumenterà del 10-30%.
Parametri di base:
|
Fonte di energia (KVA) |
IMM consigliato (tonnellate) |
Traversa guidata |
Modello di EOAT |
|
|
0.06 |
150T-250T |
Azionamento del cilindro |
dispositivo zero aspirazione zero |
|
|
Corsa trasversale (mm) |
Corsa trasversale (mm) |
Corsa verticale (mm) |
Carico massimo (kg) |
|
|
/ |
300 |
850 |
2 |
|
|
Tempo di asciugatura (sec) |
Tempo del ciclo di asciugatura (sec) |
Angolo di oscillazione (gradi) |
Consumo d'aria (NI/ciclo) |
|
|
2 |
6 |
30-90 |
3 |
|
|
Peso (kg) |
||||
|
60 |
||||
Rappresentazione del modello: W: tipo telescopico. D: Braccio prodotto + braccio guida. S5: cinque assi azionati da servomotore CA (asse trasversale, asse verticale + asse trasversale).
I tempi di ciclo sopra menzionati sono il risultato degli standard di test interni della nostra azienda. Nell'effettivo processo di applicazione della macchina, varieranno in base all'operazione effettiva.
Grafico della traiettoria:
|
A |
B |
C |
D |
E |
F |
G |
H |
|
1205 |
1031 |
523 |
370 |
972 |
619 |
102 |
300 |
|
I |
J |
K |
|||||
|
180 |
45 gradi |
90 gradi |
|||||
Nessun ulteriore avviso se le specifiche e l'aspetto vengono modificati a causa di miglioramenti o per altri motivi. Grazie per la vostra comprensione.
Modalità automatica del manipolatore a braccio oscillante a pressione d'aria di piccole dimensioni:
Premere il tasto "auto" in modalità Auto, il sistema passa alla modalità Auto, lo stato di preparazione automatico del robot, la pagina come segue:
Nello stato di preparazione, è possibile eseguire le azioni automatiche quando si preme il tasto START, Pagina come segue:
CurrMold: numero di modalità del programma attualmente selezionato, in esecuzione in conformità con questo numero di modello nella modalità AUTO.
CyclTime: registra il ciclo automatico corrente con l'ora. ProdSet: i piani del numero di prodotti, emetterà un allarme quando l'output effettivo raggiunge la produzione impostata.
FetTime: Nel tempo di esecuzione AUTO, ogni tempo di ciclo automatico impedisce la modalità di commutazione dell'iniezione per consentirla
ActFini: Il numero di produzione completa
ActTime: il tempo effettivo dell'azione.
CurrAct: l'azione di esecuzione.
Tempo di esecuzione automatico, premere il tasto "TIME" per accedere alla pagina per modificare i parametri temporali e accedere alla pagina MONITOR, INFO per visualizzare il segnale I/O e la registrazione INFO. Premere il tasto automatico per tornare alla pagina automatica.
Quando l'allarme di recupero fallito si verifica in modalità AUTO, è possibile premere il tasto Auto (o aprire la porta della cassaforte) per chiudere l'allarme e continuare. Oppure premere il pulsante di arresto per tornare allo stato di origine e uscire dalla modalità automatica.
